Подбор гарнитуры к радиостанции по параметрам
В инструкции по установке радиостанции (Icom a210) сказано что использовать наушники сопротивлением 500 Ом и микрофон с низким импедансом. Что сие означает и на что влияет? Внутренне сопротивление наушников должно быть строго равно 500 Ом или может быть меньше? А что такое импеданс?
Re: Подбор гарнитуры к радиостанции по параметрам
Сопротивление!!
Re: Подбор гарнитуры к радиостанции по параметрам
Почитай и все поймешь.
http://ingibit.rigalink.lv/info/c2/mikro03.html
http://ingibit.rigalink.lv/info/c2/mikro03.html
Re: Подбор гарнитуры к радиостанции по параметрам
понятно, а что такое "carbon or dinamic microphone"? Я даже перевести не могуGenri писал(а):Почитай и все поймешь.
http://ingibit.rigalink.lv/info/c2/mikro03.html


и почему для динамического микрофона требуется усилитель (preamplifier)?
Re: Подбор гарнитуры к радиостанции по параметрам
carbon - угольный микрофон
http://ru.wikipedia.org/wiki/%D3%E3%EE% ... E%F4%EE%ED
dinamic microphone (электродинамический) - микрофон с магнитиком
http://ru.wikipedia.org/wiki/%C4%E8%ED% ... E%F4%EE%ED
http://ru.wikipedia.org/wiki/%D3%E3%EE% ... E%F4%EE%ED
dinamic microphone (электродинамический) - микрофон с магнитиком
http://ru.wikipedia.org/wiki/%C4%E8%ED% ... E%F4%EE%ED
Re: Подбор гарнитуры к радиостанции по параметрам
и почему для динамического микрофона требуется усилитель (preamplifier).
Попытаюсь объяснить просто, просто.
preamplifier - предварительный усилитель нужен для усиления
сигнала , формируемого динамическим микрофоном, который затем передается в оконечный усилитель (обыкновенный аудио усилитель) или в передающее устройство (радиостанцию), но перед этим он модулируется с несущей частотой радиостанции.
Попытаюсь объяснить просто, просто.
preamplifier - предварительный усилитель нужен для усиления
сигнала , формируемого динамическим микрофоном, который затем передается в оконечный усилитель (обыкновенный аудио усилитель) или в передающее устройство (радиостанцию), но перед этим он модулируется с несущей частотой радиостанции.
Re: Подбор гарнитуры к радиостанции по параметрам
Спасибо, стало понятней.Genri писал(а):Попытаюсь объяснить просто, просто.
Несмотря на отсутствие data-sheet с техническими характеристиками ( видно никто кроме меня этим не заморачивается

Импеданс пассивных наушников от 150 до 350 Ом в зависимости от режима (моно-стерео).
Т.е. характеристики большинства гарнитур вписываются в заданные нормы.
Единственное что не понятно - если у микрофона есть усилитель, должно быть дополнительное питание для усилителя, а в стандартных авиационных штекерах (в распиновке) отдельного питания хотя бы +5V я не видел, батареек тоже нет

Re: Подбор гарнитуры к радиостанции по параметрам
Питание для Электретного микрофона однозначно подается!
Какая гарнитура?
Какая гарнитура?
Re: Подбор гарнитуры к радиостанции по параметрам
Flightcom Denali D30SP Passive HeadsetGenri писал(а):Питание для Электретного микрофона однозначно подается!
Какая гарнитура?

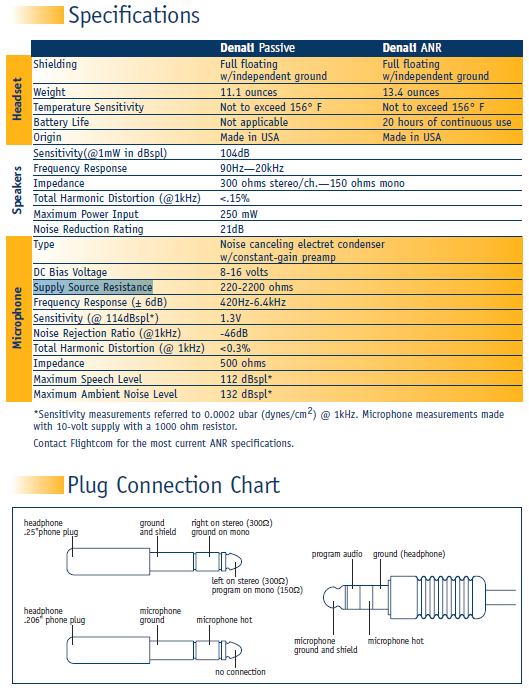

В спецификации сказано про электретный микрофон и приведена распиновка стандартных разъемов PJ-055 и PJ-068, в которых питания дополнительного вроде как нет

Кстати на одном из торговых сайтов нашел определения
Electret Microphone:
This type of microphone uses a permanent static-electric charge. The term electret is a combination of the words electricity and magnet. Both electret and dynamic microphones are suitable for aircraft use, but it is recommended to use headsets with the same type of microphone in an intercom system as communication problems can result when using both. Portable intercom systems are more susceptible to this problem.
Re: Подбор гарнитуры к радиостанции по параметрам
1. Определение, устройство, схему электретного микрофона можно найти и на русскоязычных ресурсах. (Очч. советую, моментом отпадет масса вопросов)
2. Дополнительного разъема для питания и не надо ( Посмотри схему подключения микрофона). Питание на микрофон ( судя по картинке) подается (-) microphone ground (+) microphone hot. Дальше распайка в самой гарнитуре.
3. Зачем так заморачиваться, "втыкай и работай". Практически все гарнитуры подходят к авиационным р/ст (не к отечественным). У отечественных гарнитур типа ГСШ-А-18 динамические микрофоны.
4. Более подробно по Flightcom Denali D30SP можешь расспросить и этих ребят http://www.flightcom-russia.ru/
2. Дополнительного разъема для питания и не надо ( Посмотри схему подключения микрофона). Питание на микрофон ( судя по картинке) подается (-) microphone ground (+) microphone hot. Дальше распайка в самой гарнитуре.
3. Зачем так заморачиваться, "втыкай и работай". Практически все гарнитуры подходят к авиационным р/ст (не к отечественным). У отечественных гарнитур типа ГСШ-А-18 динамические микрофоны.
4. Более подробно по Flightcom Denali D30SP можешь расспросить и этих ребят http://www.flightcom-russia.ru/
Re: Подбор гарнитуры к радиостанции по параметрам
СпасибоGenri писал(а):1. Определение, устройство, схему электретного микрофона можно найти и на русскоязычных ресурсах. (Очч. советую, моментом отпадет масса вопросов)
2. Дополнительного разъема для питания и не надо ( Посмотри схему подключения микрофона). Питание на микрофон ( судя по картинке) подается (-) microphone ground (+) microphone hot. Дальше распайка в самой гарнитуре.
3. Зачем так заморачиваться, "втыкай и работай". Практически все гарнитуры подходят к авиационным р/ст (не к отечественным). У отечественных гарнитур типа ГСШ-А-18 динамические микрофоны.
4. Более подробно по Flightcom Denali D30SP можешь расспросить и этих ребят http://www.flightcom-russia.ru/

Re: Подбор гарнитуры к радиостанции по параметрам
Добрый день. Прошу совета по гарнитуре. Летаю на Ми-8, гарнитура ГСШ-А-18, хочу приобрести импортную, но почти все они с электретными микрофонами. Могу ли я такой гарнитурой безболезненно заменить ГСШ или нет. И еще. У друга командир купил David Clark 10-76 low impedance. Так проблема в том, что если он хорошо слышит, то второй и бортмеханик его не слышат или наоборот. Эту гарнитуру- DC, подключают через УС1. Помогите мудрым словом. Заранее СПАСИБО!

-
- SAONовец со стажем
- Сообщения: 959
- Зарегистрирован: 23 фев 2009, 18:22
- Member of AOPA: Yes
- Откуда: ULAM
Re: Подбор гарнитуры к радиостанции по параметрам
viewtopic.php?f=131&t=685&p=124904#p124904gudwin07 писал(а):Добрый день. Прошу совета по гарнитуре. Летаю на Ми-8, гарнитура ГСШ-А-18, хочу приобрести импортную, но почти все они с электретными микрофонами. Могу ли я такой гарнитурой безболезненно заменить ГСШ или нет. И еще. У друга командир купил David Clark 10-76 low impedance. Так проблема в том, что если он хорошо слышит, то второй и бортмеханик его не слышат или наоборот. Эту гарнитуру- DC, подключают через УС1. Помогите мудрым словом. Заранее СПАСИБО!
Почитайте, друг летает -безмерно счастлив
Хочу летать к друзьям и иногда туда, где можно найти себя самого, чтобы никто не мешал, максимум, чтобы мешали те, кто дороги и хочется чтобы они мешали всегда.(с)
Re: Подбор гарнитуры к радиостанции по параметрам
Спасибо, посмотрел
, вспомнил.
