Помогите опознать деталь

[baikonur]

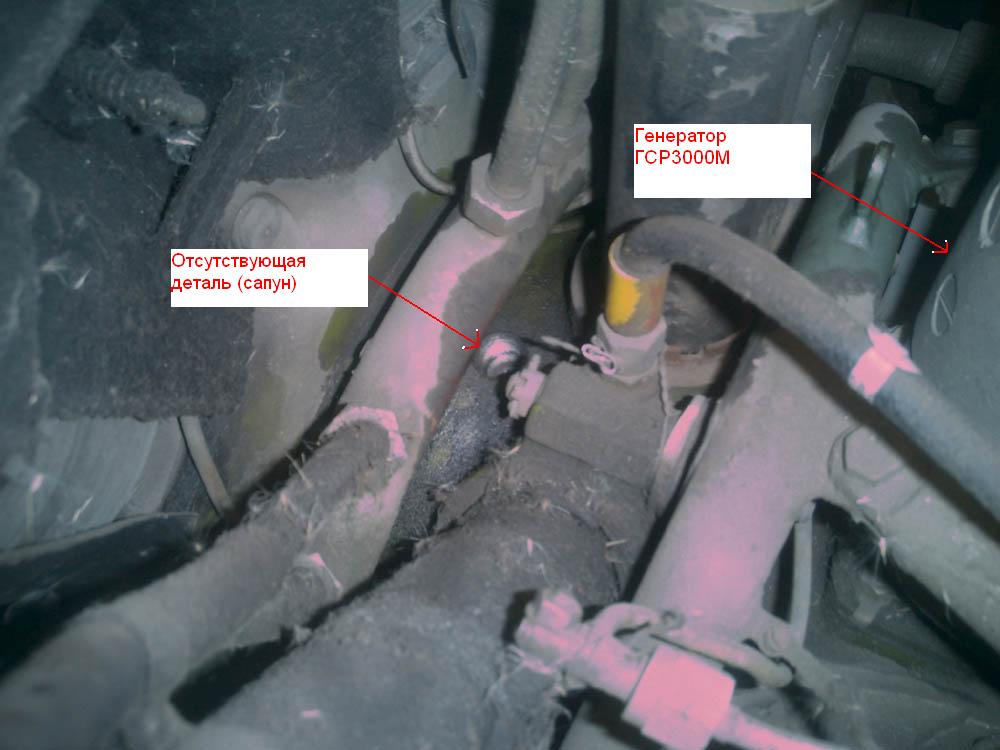

Уважаемые знатоки, При осмотре двигателя М14П, обнаружил недостающую детальку, собственные знания в устройстве двигателей вообще, мне подсказывают, что тут должен стоять сапун для сообщения корпуса втулки нагнетателя с атмосферой. А теперь вопрос - что он из себя представляет (штуцер с войлочной набивкой как обычно, или ещё что нибудь)? Я эти движки до этого только издалека видел, так что сильно не пинайте

[Kurt]

Деталь в простонародьи называется "грибок" - выглядит как гриб с головкой болта в верхней части шляпки.

[baikonur]

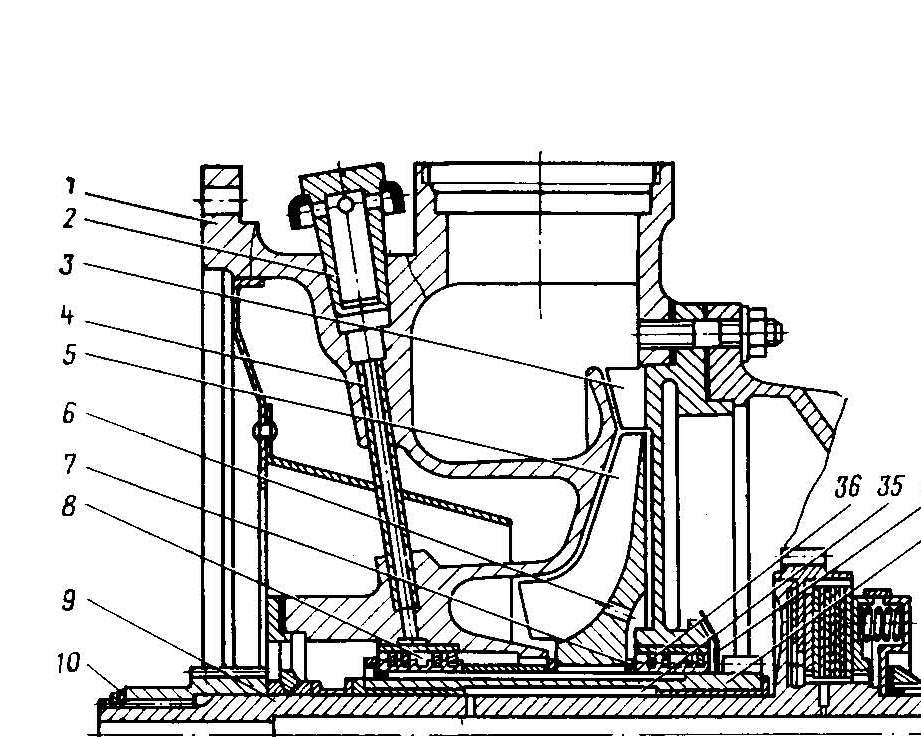

Большое спасибо Kurt! А откуда такой подробный чертёжик? Если не секрет конечно.

[Kurt]

АД М-14П
Размер pdf 11Mb - форум не принимает более 8 Mb - выложить к сожалению не получается.

[Jantar]

А нельзя почтой прислать? пришлите пож- та на адрес aviapolot16@мыло.ру

[vova_k]

АД М-14П
Размер pdf 11Mb - форум не принимает более 8 Mb - выложить к сожалению не получается.

Странно, форум должен принимать 50 Mb, проверим...

[baikonur]

АД М-14П
Размер pdf 11Mb - форум не принимает более 8 Mb - выложить к сожалению не получается.

Попилить на 2 тома архива RARом и все дела.

[zenon]

50 Mb - это стандартная квота загрузки вложений для форумов phpBB. А лимит одного вложения устанавливается в разделе "управление вложениями" и может быть ограничен меньшим значением.

[engin]

Если что, я бы заехал и забрал на флэшку.

[baikonur]

Вот тоже самое только в ДежаВю.

Лапшин А.М., Анохин П.И. - Авиационный двигатель М-14П - 1976.rar

(3.94 МБ) 435 скачиваний
