Балансировка винта
Сама по себе процедура не сложная, но требуется довольно дорогостоящее оборудование.

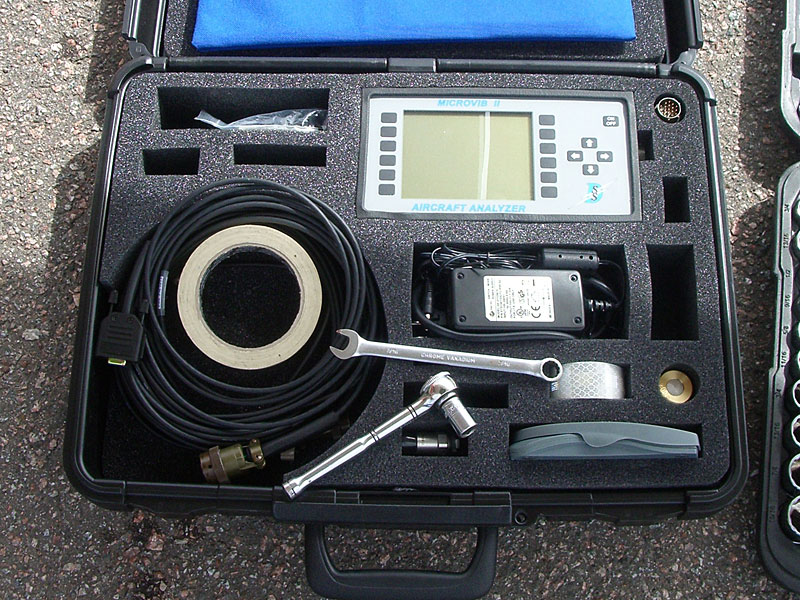

На фото чемоданчик с таким прибором, датчиками, проводами, электронными весами, специальной линейкой и светоотражающей пленкой.
На фото чемоданчик с таким прибором, датчиками, проводами, электронными весами, специальной линейкой и светоотражающей пленкой.
- C150
- Почетный SAONовец
- Сообщения: 885
- Зарегистрирован: 11 дек 2007, 16:23
- Member of AOPA: Yes
- Откуда: Аэродром КУСИНО (УЛСИ)
- Контактная информация:
Re: Балансировка винта

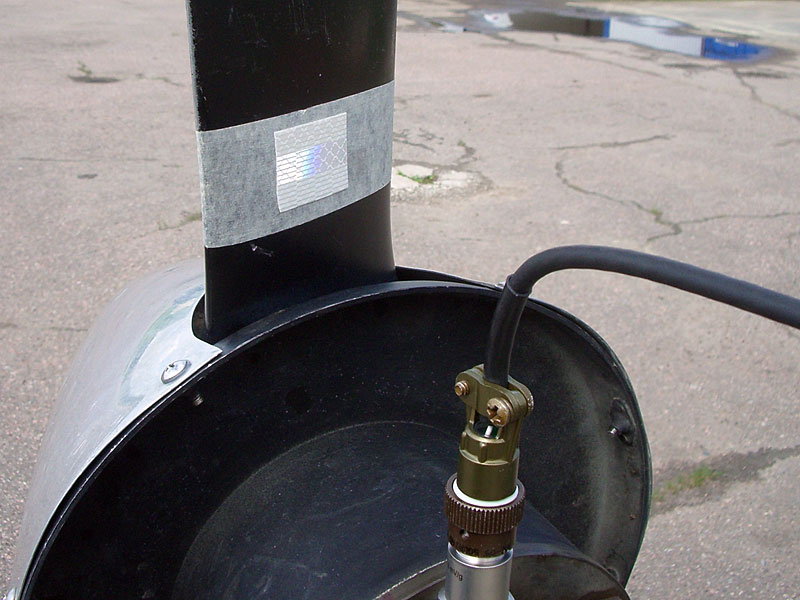

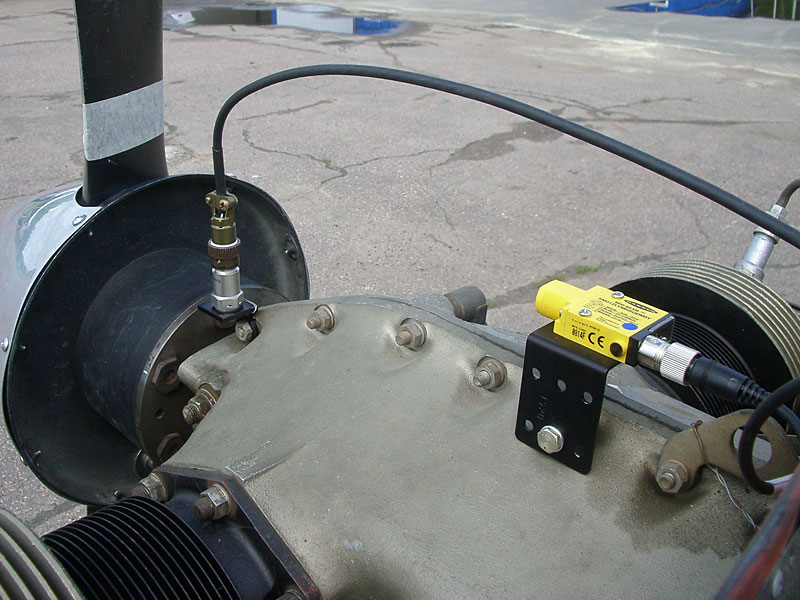

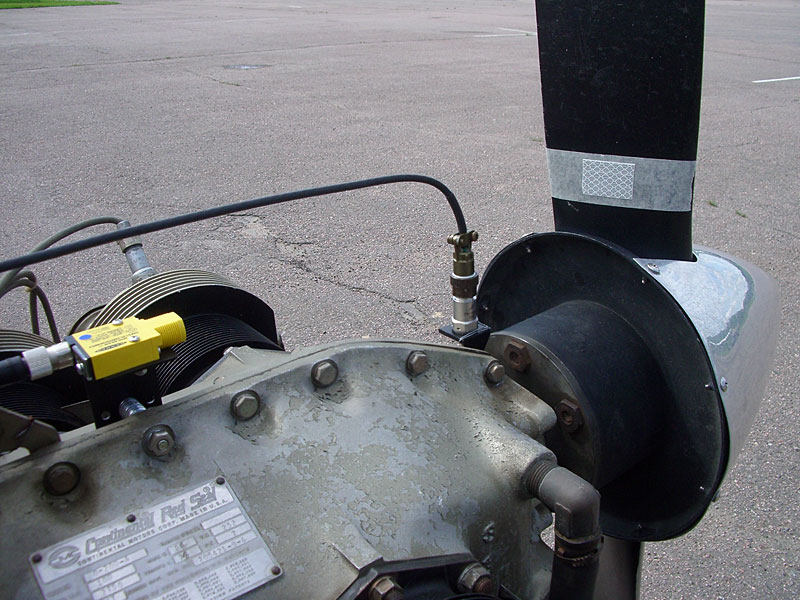

Крепление датчика вибрации, датчика оборотов и световозвращающей пленки.
- C150
- Почетный SAONовец
- Сообщения: 885
- Зарегистрирован: 11 дек 2007, 16:23
- Member of AOPA: Yes
- Откуда: Аэродром КУСИНО (УЛСИ)
- Контактная информация:
Re: Балансировка винта

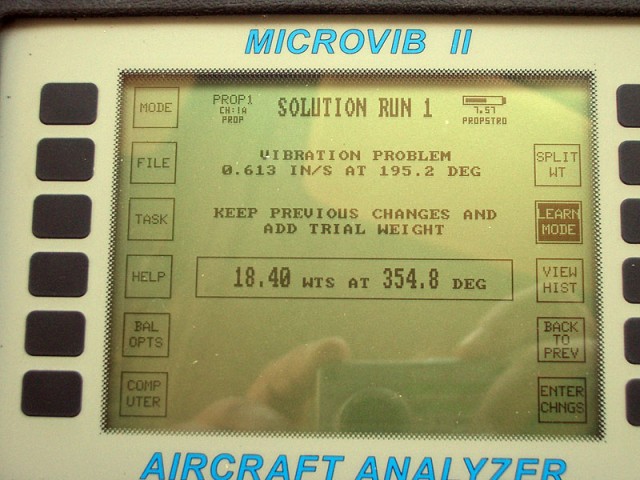

Запускается двигатель, устанавливаются обороты двигателя соответствующие крейсерскому режиму, считываются показания прибора.
- C150
- Почетный SAONовец
- Сообщения: 885
- Зарегистрирован: 11 дек 2007, 16:23
- Member of AOPA: Yes
- Откуда: Аэродром КУСИНО (УЛСИ)
- Контактная информация:
Re: Балансировка винта

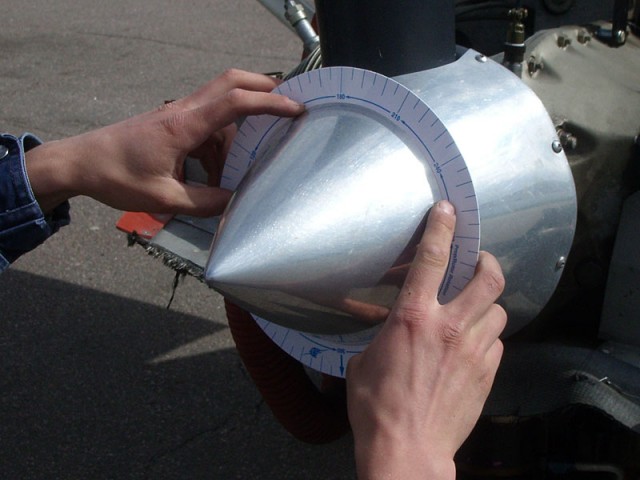

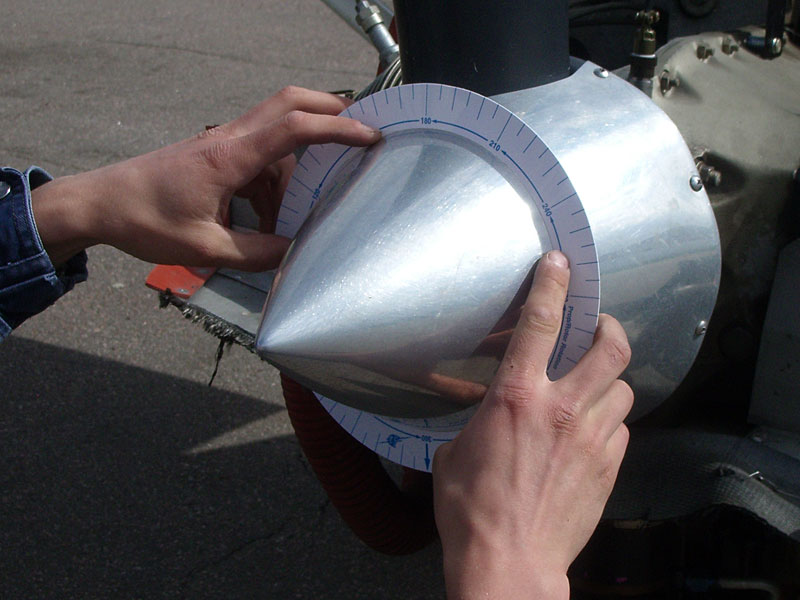

Закрепляем груз с рекомендуемым весом, смещенным на определенный угол, пользуясь специальной линейкой. Повторяем измерения... Очень похоже на балансировку колес.
- C150
- Почетный SAONовец
- Сообщения: 885
- Зарегистрирован: 11 дек 2007, 16:23
- Member of AOPA: Yes
- Откуда: Аэродром КУСИНО (УЛСИ)
- Контактная информация:
Re: Балансировка винта

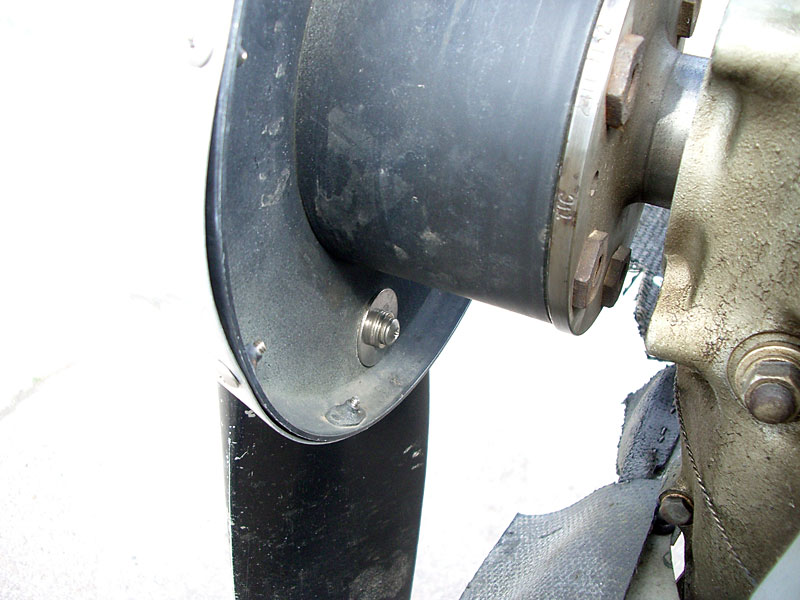

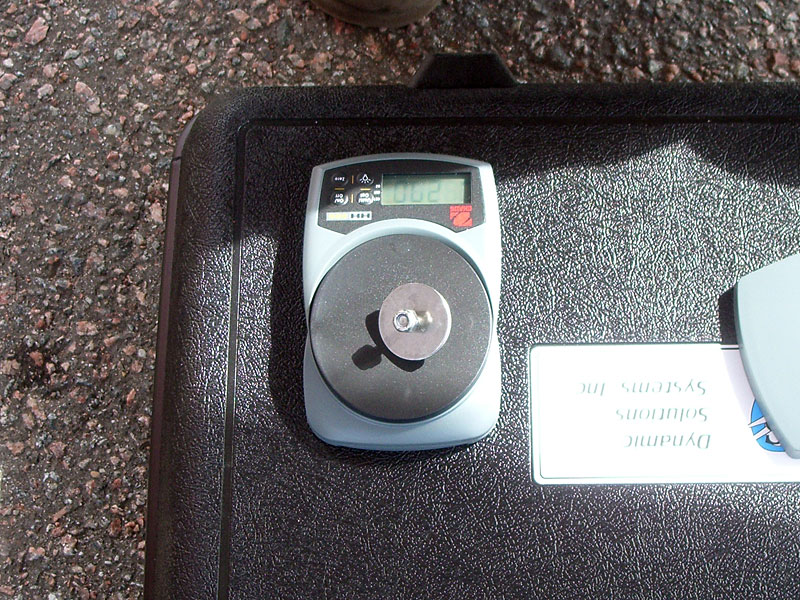

Груз - обычный авиационный болтик с необходимым количеством шайб (шайбами набираем необходимый вес).
- C150
- Почетный SAONовец
- Сообщения: 885
- Зарегистрирован: 11 дек 2007, 16:23
- Member of AOPA: Yes
- Откуда: Аэродром КУСИНО (УЛСИ)
- Контактная информация:
Re: Балансировка винта
Отчет получаем в виде распечатки...
- Вложения
-
- Балансировка0001.PDF
- (172.01 КБ) 419 скачиваний
- C150
- Почетный SAONовец
- Сообщения: 885
- Зарегистрирован: 11 дек 2007, 16:23
- Member of AOPA: Yes
- Откуда: Аэродром КУСИНО (УЛСИ)
- Контактная информация:
Re: Балансировка винта
До регулировки, значение вибрации - 0,6 (при допустимом 0,2)
После регулировки - 0,003.
После регулировки - 0,003.
Re: Балансировка винта
Цена такого устройства.
- C150
- Почетный SAONовец
- Сообщения: 885
- Зарегистрирован: 11 дек 2007, 16:23
- Member of AOPA: Yes
- Откуда: Аэродром КУСИНО (УЛСИ)
- Контактная информация:
Re: Балансировка винта
Сколько стоит именно этот чемоданчик не знаю, говорят больше 10 тысяч дол.Ton писал(а):Цена такого устройства.
Для примера из сети:
Хороший, но б/у:
http://cgi.ebay.com/MODEL-8500-PROPELLE ... IT-/250638...
Уже продан Стоил $3800
Попроще, но подешевле и новый:
http://www.rpxtech.com/rpxweb/store.asp
Последний раз редактировалось C150 31 май 2010, 15:26, всего редактировалось 1 раз.
- C150
- Почетный SAONовец
- Сообщения: 885
- Зарегистрирован: 11 дек 2007, 16:23
- Member of AOPA: Yes
- Откуда: Аэродром КУСИНО (УЛСИ)
- Контактная информация:
Re: Балансировка винта
Посмотреть про него можно здесь: http://www.dssmicro.com/products/microvib_2_main.htmTon писал(а):Цена такого устройства.
Даже есть 8-часовые курсы http://www.dssmicro.com/training/dc20.htm
Про другие - здесь: http://www.dssmicro.com/products.htm
Re: Балансировка винта
Олег, я не понял, у тебя уже есть эта штука или ты просто так, для затравки выложил?
-
- SAONовец со стажем
- Сообщения: 722
- Зарегистрирован: 28 сен 2009, 22:06
- Member of AOPA: No
- Откуда: С-Пб
Re: Балансировка винта
Чемоданчик не у Олега Анатольевича, а у AVEXа. Я имел честь освоить этот прибор и успешно применил его к С-150. 2...4 часа работы и дисбаланс исчезает почти полностью. Welcome!
- C150
- Почетный SAONовец
- Сообщения: 885
- Зарегистрирован: 11 дек 2007, 16:23
- Member of AOPA: Yes
- Откуда: Аэродром КУСИНО (УЛСИ)
- Контактная информация:
Re: Балансировка винта
У меня на данный момент такой штуки нету, есть в Касимово, аж две, одновременно со мной вторым прибором балансировали лопасти НВ Газели. Прилетайте в гости - организуем
- C150
- Почетный SAONовец
- Сообщения: 885
- Зарегистрирован: 11 дек 2007, 16:23
- Member of AOPA: Yes
- Откуда: Аэродром КУСИНО (УЛСИ)
- Контактная информация:
Re: Балансировка винта
Пока писал, Костя уже ответил.
Действительно, Костя освоил эту процедуру на 5 баллов! Смотрите распечатку, вывел почти в "0", при допуске 0,2, добился 0,003, это говорит о том, что человек подходит к работе ОЧЕНЬ ответственно. Еще раз спасибо, Костя!
Начиналось все отсюда http://www.reaa.ru/cgi-bin/yabb/YaBB.pl ... 75075449/1
Действительно, Костя освоил эту процедуру на 5 баллов! Смотрите распечатку, вывел почти в "0", при допуске 0,2, добился 0,003, это говорит о том, что человек подходит к работе ОЧЕНЬ ответственно. Еще раз спасибо, Костя!
Начиналось все отсюда http://www.reaa.ru/cgi-bin/yabb/YaBB.pl ... 75075449/1
Последний раз редактировалось C150 31 май 2010, 20:30, всего редактировалось 1 раз.
